Q326履帶式拋丸機簡介：

Q326履帶式拋丸機是青島華鑄拋丸機公司生產的一種小型式拋丸機，它具有占地面積小、成本低、結構簡單等特點，廣泛應用于五金、齒輪及小型鑄件的清理。

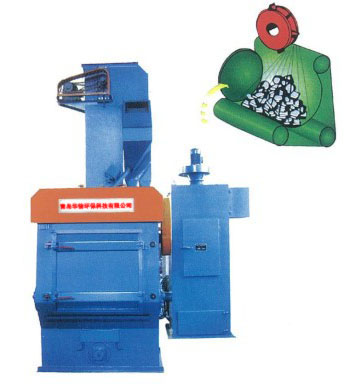

Q326履帶式拋丸機整機圖

Q326履帶式拋丸機的用途是什么？

Q326履帶式拋丸機是利用高速回轉的葉輪，將彈丸拋向滾筒內連續翻轉的工件上，達到清理的目的。它適合用于各行業中的小型鑄件、鍛件、沖壓件、齒輪、彈簧等件的清砂、除銹、去除氧化皮和表面強化，特別適用于怕碰撞的零件的清理及強化。

（注：本系列拋丸清理機不能清理高溫件、帶有飛邊毛刺件，否則將損傷履帶。）

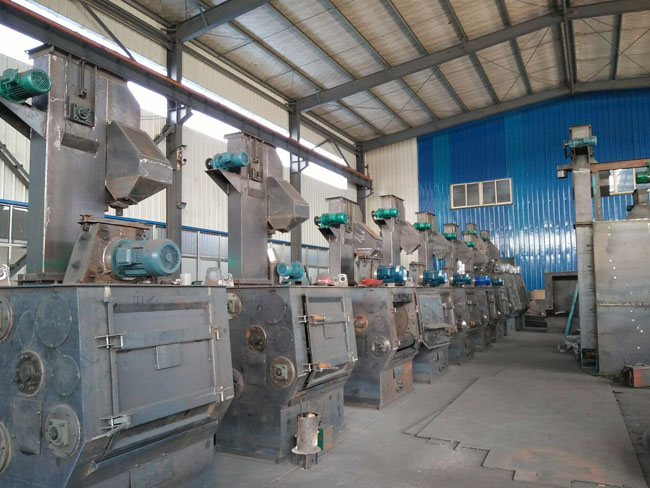

Q326履帶式拋丸機使用現場

本系列拋丸清理機是綜合國內外技術，設計開發的新產品，是一種清理效果好、結構緊湊、噪聲小、成套性好的清理設備，具有以下特點：

1、Q326履帶式拋丸機采用懸臂離心式拋丸器，使用壽命長，結構簡單等特點。

2、Q326履帶式拋丸機用袋式除塵，減少污染，改善了周圍的工作環境。

3、Q326履帶式拋丸機能使工件在清理時減少碰撞、損傷。

4、Q326履帶式拋丸機工件清理完畢后，可通過轉動自動卸料。

Q326履帶式拋丸機的主要結構及工作原理：

Q326履帶式拋丸機是一種小型的清理設備，主要由清理室、拋丸器總成、螺旋輸送器、提升機、分離器、供丸系統、電氣系統、除塵系統等部分組成。見圖一（表一注明了各部分序號對應的名稱）

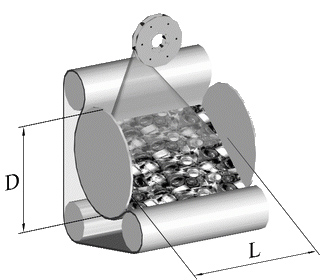

326履帶式拋丸機工作原理圖

工作原理：在清理室中加入不超過規定數量的工件，機器啟動后，工件被滾筒帶動，開始翻轉，同時拋丸器高速拋出的彈丸形成流丸束，均勻地打擊在工件表面上，從而達到清理、強化的目的。拋出的彈丸及砂粒經橡膠履帶上的小孔，流入底部的鋼板網過篩，由螺旋輸送器送入提升機內，由提升機提升到分離器中進行分離。粉塵由風機吸送到除塵器中過濾，清潔空氣排入大氣中，布袋上的灰塵經機械振打落入除塵器底部的集塵箱中，用戶可定期清除，廢砂由廢料管流出，用戶可回用。丸砂混合物由回用管收回進入室體，待分離器分離后再回用，干凈的彈丸由電磁供丸閘門進入拋丸器拋打工件。

Q326履帶式拋丸機的主要技術規格

1.橡帶端盤直徑：φ650mm

2.橡帶端盤轉速：3.6r/min

3.清理工件最大單件重量：10kg

4.滾筒最大載重量（易翻滾件）：200kg

5.生產率：600~1200kg/H

6.拋丸器

a)葉輪直徑：φ380mm

b)葉輪轉速：2900r/min

c)拋丸量：160kg

d)拋丸器功率：7.5kw

7.除塵器風量：2800m3/h
